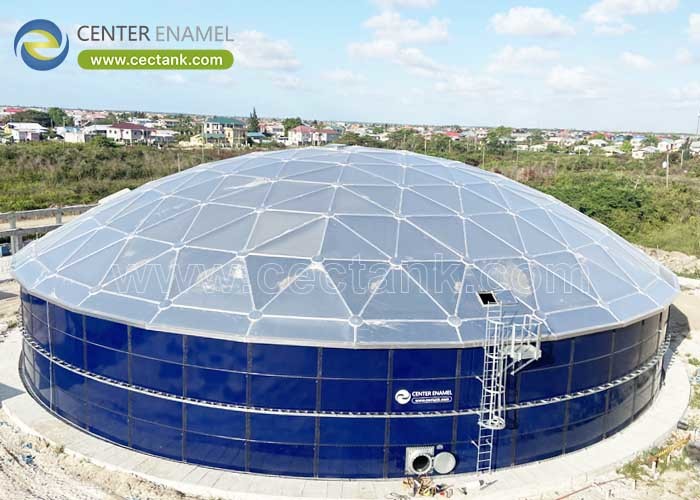

Guide ultime pour les toits flottants extérieurs pour les réservoirs de stockage de pétrole

Dans les opérations en aval et en milieu de chaîne de production de pétrole et de gaz, le stockage de produits pétroliers volatils tels que le pétrole brut, l'essence,et la naphtha nécessite une infrastructure de confinement qui peut gérer en toute sécurité les fortes pressions de vapeur et minimiser les pertes de produit. LeLe toit flottant extérieur (EFR)est la conception mondiale standard de l'industrie pour les réservoirs de stockage en acier soudé à toit ouvert de grand diamètre.Appendice C de l'API 650, un EFR flotte directement sur la surface du liquide stocké, en hausse et en baisse dynamique parallèlement aux niveaux des stocks.

En reposant directement sur le fluide, le toit élimine l'espace de tête de vapeur volatile (ullage) où les gaz explosifs d'hydrocarbures s'accumulent généralement,Réduction drastique des émissions environnementales et des risques d'incendie.

Contrairement aux réservoirs à toit fixe qui laissent une grande poche d'air au-dessus de la surface du liquide, un réservoir EFR utilise un pont mobile qui suit continuellement les niveaux de liquide.

• Élimination de l'espace de vapeur:La suppression de l'ullage empêche l'accumulation de mélanges dangereux de vapeur et d'air, ce qui réduit considérablement le risque d'explosions de phase vapeur.
• Réduction massive des pertes d'hydrocarburesEn isolant les pertes respiratoires et de travail, les systèmes EFR réduisent les émissions de95%Les réservoirs de gaz sont plus performants que les réservoirs traditionnels à toit fixe ouvert.
• Distribution dynamique de la charge:Le toit agit comme une membrane flottante, ce qui nécessite une ingénierie méticuleuse pour gérer la flottabilité, la stabilité des poutres de vent, l'accumulation de précipitations localisées et le mouvement sismique.

L'appendice C de l'API 650 classe les toits flottants externes en deux variantes structurelles principales en fonction du diamètre du réservoir et des exigences de maintenance.

1. Pour la fabrication de matériaux à base d'aluminiumIl est doté d'une couche centrale continue, étanche au liquide, bordée d'un anneau extérieur de pontons étanches à l'air, qui assurent une flottabilité concentrée.tandis que la membrane centrale absorbe la flexibilité thermique et mécaniqueCette conception rentable est largement utilisée pour les réservoirs jusqu'à91.5 mètres (300 pieds)en diamètre.
2. Les toits flottants à deux étages:Les toits à deux étages, destinés à des diametres de stockage massifs supérieurs à 91,5 mètres ou à des conditions de service sévères, sont constitués de plaques d'acier supérieures et inférieures complètes séparées par un espace d'air interne.Les cloisons radiales et circonférentielles divisent l'espace en une matrice interconnectée de compartiments de flottaison fermés, offrant une flottabilité et une rigidité structurelles exceptionnelles.

Un toit flottant extérieur repose sur des sous-systèmes spécialisés pour maintenir la conformité environnementale et la sécurité structurelle:

• Étanches de bord primaires et secondaires:The annular space between the floating deck edge and the tank shell is protected by continuous seal systems (such as mechanical shoe seals or liquid-mounted wiper seals) that flex smoothly against shell irregularities while blocking vapor escape.
• Systèmes de drainage flexibles:Le toit étant exposé aux intempéries, l'eau de pluie s'accumule sur le pont.Un système de tuyaux de drainage articulé ou souple fait sortir l'eau de pluie d'une citerne de pont en toute sécurité par le fond du réservoir sans contaminer le produit pétrolier stocké..
• Échafaudages et échelles roulantes:Les poutres à vents à coque supérieure stabilisent les murs à toit ouvert contre les vents atmosphériques à grande vitesse, tandis que les échelles roulantes permettent à l'opérateur d'accéder en toute sécurité et articulé au pont flottant à n'importe quel niveau de fluide.

Note technique:Pour assurer l'intégrité structurelle et la conformité à long terme, les réservoirs de stockage d'huile flottants extérieurs doivent être fabriqués dans le strict respect desPour l'application de l'API 650Les normes de soudage doivent être respectées, être soumises à un examen non destructif rigoureux et être maintenues selon les protocoles d'inspection périodiques décrits dans le présent document.Pour l'application de la présente directive:.

A: Je suis désolé.Le but principal est de flotter directement sur le produit pétrolier stocké, éliminant l'espace de vapeur (ullage) à l'intérieur du réservoir.atténue les risques d'incendie et d'explosion, et réduit les émissions de COV de 95%.

A: Je suis désolé.Un toit de type ponton est doté d'un seul pont central en acier entouré d'un anneau de pontons à flottabilité étanche, ce qui le rend idéal pour les réservoirs jusqu'à 91,5 mètres de diamètre.Un toit à deux étages comporte des plaques d'acier supérieures et inférieures complètes sur toute la surface séparées en compartiments fermés, offrant une stabilité et une intégrité structurelles maximales pour les réservoirs de plus de 91,5 mètres.

A: Je suis désolé.Comme les toits flottants extérieurs n'ont pas de couverture fixe, l'eau de pluie s'accumule sur la surface du pont. It is managed via an engineered deck sump connected to a flexible or articulated drainage pipe system that routes the water safely out through the bottom of the tank without mixing with the stored fuel.

A: Je suis désolé.Les toits flottants extérieurs pour le stockage d'huile sont conçus, fabriqués et testés conformément à:L'indicateur d'étanchéité doit contenir les éléments suivants:, ainsi que les lignes directrices de sécurité établies par la NFPA et les réglementations environnementales régissant les émissions fugitives de COV.
