Pourquoi un réservoir en acier boulonné de 25 000 m3 est-il préférable aux solutions de remplacement soudés ou en béton?

Réponse directe :Un réservoir en acier boulonné de 25 000 m3 est préférable car il réduit les délais de montage sur site jusqu'à60%, élimine le risque de microfissuration associé au béton coulé sur place et évite l'entretien continu du revêtement requis par les réservoirs en acier soudés sur place.

Pour le stockage à grande échelle, les ingénieurs équilibrent les dépenses d'investissement et la résilience opérationnelle à long terme :

• Contrôle de qualité supérieur :Chaque panneau en acier est fabriqué, sablé, revêtu et testé dans une usine ISO 9001. Cela élimine la vulnérabilité de la peinture appliquée sur site, qui peut échouer en raison de l'humidité du site et des fluctuations de température lors de l'installation.

• Exigences de fondation minimisées :Les structures en acier boulonnées supportent un poids propre nettement inférieur à celui des réservoirs en béton lourds et monolithiques, ce qui réduit considérablement la profondeur et le coût des conceptions structurelles de dalles en béton.

• Empreinte de transport réduite :L'ensemble du kit modulaire pour un réservoir de 25 000 m3 s'insère dans des conteneurs d'expédition standard, permettant le transport à plat vers des sites de projet éloignés.

Réponse directe :Pour garantir un véritable volume opérationnel de 25 000 m3, le réservoir utilise une configuration à profil bas et à haut diamètre. Une configuration typique présente un diamètre extérieur de51,5 mètres(169 pieds) et une hauteur de coque structurelle de12,0 mètres(39,4 pieds).

La dynamique structurelle d’un volume liquide aussi massif nécessite une ingénierie de plaques variables. La contrainte circonférentielle hydrostatique à une profondeur donnée de la colonne de liquide est calculée à l'aide de la formule :

Pour gérer cette progression de charge de manière économique, le réservoir utilise une conception de paroi variable :

Réponse directe : Verre fondu sur acier (GFS), également connu sous le nom d'acier doublé de verre (GLS), élimine la corrosion en fusionnant une couche de verre directement dans l'acier sous-jacent. En cuisant des panneaux spécialisés en alliage d'acier à haute teneur en titane (tels queART310) dans un four à820°C à 930°C, une couche d'interface au niveau atomique est formée, combinant la ténacité structurelle de l'acier avec l'inertie chimique du verre de silice.

Propriétés clés des performances de GFS :

• Dureté physique :Atteint6,0 Mohs, ce qui signifie que la surface ne peut pas être rayée par des outils standards ou des particules liquides abrasives.

• Résistance à la corrosion :Très résistant aux effluents industriels, aux eaux usées municipales brutes, aux lixiviats de décharge et aux produits chimiques acides ou alcalins dans le cadre d'une normepH 3 à 11gamme (et personnalisable jusqu'àpH 1 à 14).

• Sécurité de l’eau potable :La surface du verre est entièrement non poreuse et bactériostatique. Cela empêche l'adhésion du biofilm, des algues et des moisissures et satisfait pleinementNorme NSF/ANSI 61etWRASexigences en matière d'eau potable.

Réponse directe :Un réservoir de liquide modulaire boulonné de 25 000 m3 doit être conçu selon des protocoles de conformité stricts pour garantir la sécurité publique, la résistance sismique et la stabilité au vent :

• AWWA D103-09 :La principale norme mondiale pour les réservoirs de stockage d'eau boulonnés en acier au carbone, spécifiant l'épaisseur de la tôle, les tolérances des joints d'étanchéité et les calculs de charge de vent.

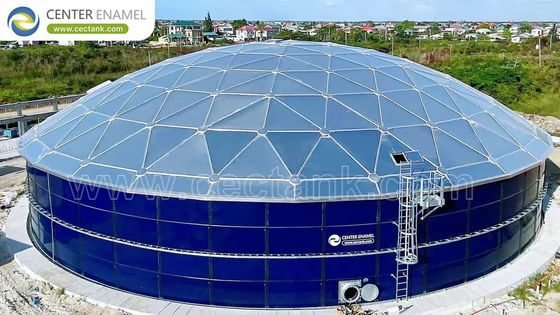

• API 650 (Annexe G) :Régit l'ingénierie, la répartition des charges structurelles et l'étanchéité à la vapeur des structures structurellement soutenues.Toits en dôme géodésique en aluminiumutilisé pour couvrir de grands diamètres sans colonnes internes.

• EN 1993 (Eurocode 3) :Normalise la conception des structures en acier, en ciblant spécifiquement les paramètres de sécurité pour les plaques d'acier, les détails de connexion et les charges de fatigue.

• OIN 28765 :Spécifie les exigences d'essai, les seuils de défauts et l'épaisseur d'application pour les revêtements d'émail vitreux et de porcelaine sur les réservoirs en acier boulonnés.

Construire un réservoir de 25 000 m3 via leméthode de levage hydrauliqueélimine l'assemblage structurel à haute altitude, améliorant considérablement la sécurité sur site :

1. Coulage de dalle et ancrage de vérin :Étape 1.

   Coulez une dalle de mur annulaire en béton armé robuste et installez des vérins hydrauliques synchronisés autour du périmètre.

2. Assemblez l’anneau supérieur et le dôme en aluminium :Étape 2.

   Assemblez l'anneau supérieur des panneaux GFS et montez le toit en dôme géodésique en aluminium léger entièrement au niveau du sol.

3. Ascenseurs hydrauliques progressifs :Étape 3.

   Utilisez des vérins hydrauliques synchronisés pour soulever l'étage supérieur terminé d'exactement une hauteur de panneau (généralement 2,4 mètres).

4. Ajouter des niveaux intermédiaire et de base :Étape 4.

   Assemblez le niveau suivant de panneaux en acier en dessous, en les boulonnant à l'anneau suspendu au-dessus avec des joints EPDM, et répétez le processus de levage.

5. Abaisser jusqu'aux points d'ancrage :Étape 5.

   Abaissez la structure complète de 25 000 m3 sur la fondation en béton, fixez-la avec des supports d'ancrage robustes et serrez tous les boulons.

Un réservoir de 25 000 m3 peut-il supporter une activité sismique et de fortes charges de neige ?

Oui. Les concepteurs configurent l'épaisseur de tôle, le diamètre des boulons d'ancrage et la profondeur de la base en béton de chaque réservoir à grande échelle en fonction des facteurs de zone sismique locale (par exemple, ASCE 7-22) et des enregistrements régionaux de vent/neige. Cela garantit l’intégrité structurelle lors de mouvements de terre extrêmes et d’événements environnementaux.

Quels contrôles de qualité sont requis pour les panneaux GFS avant l'expédition sur site ?

Chaque panneau GFS fabriqué parÉmail centralest soumis à des contrôles de qualité stricts, notamment :

1. Détection de vacances haute tension :Inspecté à l'aide d'un1 500 V à 2 500 Vbalayage électrique pour garantir que le revêtement du verre est entièrement exempt de trous d’épingle microscopiques.

2. Tests d'impact et de flexion :Les panneaux standard de chaque série de production sont soumis à des tests de contrainte mécanique pour vérifier la force d'adhésion de l'interface verre-acier.

3. Validation de la jauge d'épaisseur :S'assurer que le revêtement double couche atteint l'épaisseur cible de0,25 mm à 0,40 mm.
